Электроэрозионная обработка: проволочно-вырезная и прошивная (Wire и Sinker EDM)

Оглавление

Введение

Электроэрозионная обработка (ЭЭО) — это технология, которая изменила правила игры в инструментальном производстве, авиа- и двигателестроении, а также в создании сложной оснастки. Когда фреза пасует перед закаленной сталью HRC 62, а чертеж требует допуска в 2 микрона, на сцену выходит электричество.

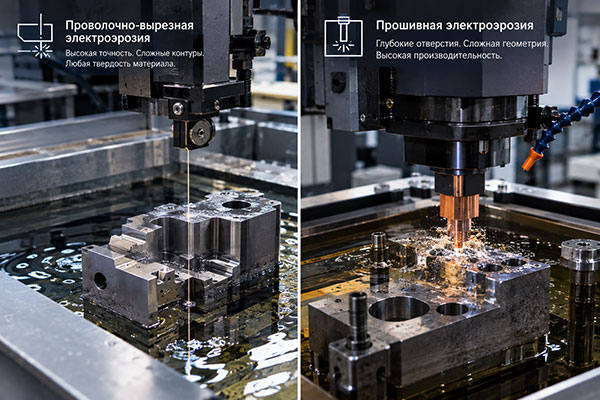

Два главных инструмента в арсенале электроэрозии — это проволочно-вырезной станок (Wire EDM) и прошивной (копировально-прошивной, Die-sinking EDM). Несмотря на общий физический принцип — разрушение металла серией контролируемых электрических разрядов в диэлектрической жидкости — их применение, возможности и экономика кардинально различаются.

Этот материал поможет технологам, начальникам производства и конструкторам оснастки безошибочно выбрать метод под конкретную производственную задачу.

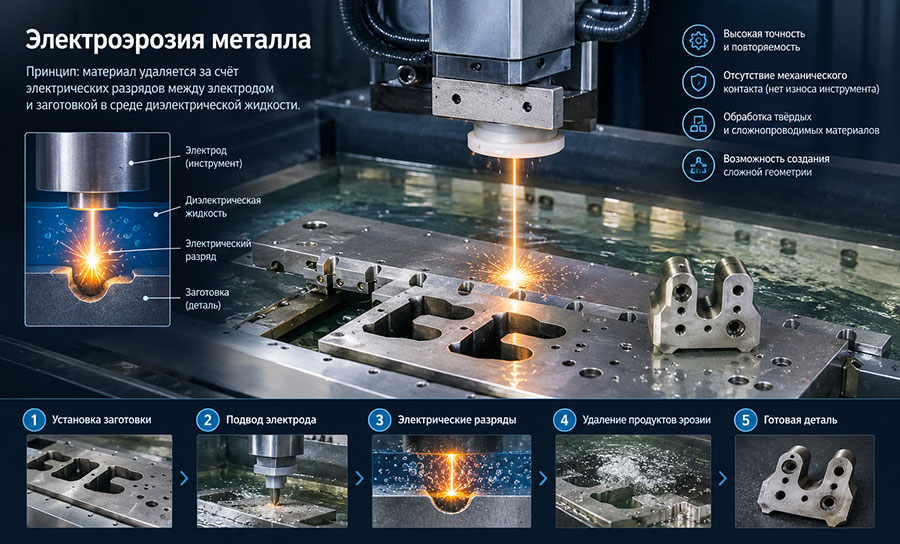

Физика процесса: как эрозия режет то, что не берёт фреза

Оба метода работают на явлении электрической эрозии. Между электродом (проволокой или фасонным стержнем) и заготовкой, погруженными в диэлектрик (дистиллированную воду или специальное масло), создается разность потенциалов. При сближении до критического расстояния происходит пробой — импульсный разряд.

Температура в канале разряда достигает 8000–12000 °C. Металл на поверхности заготовки мгновенно плавится и испаряется. Вспенившийся диэлектрик вымывает продукты эрозии из межэлектродного зазора. Важно понимать: проволока в процессе почти не изнашивается механически — она лишь постепенно расходуется электрически, а в зону реза непрерывно подаётся свежий участок. Прошивной электрод, наоборот, изнашивается: его форма постепенно теряется, поэтому в управляющую программу вводят компенсацию износа, а на деталь готовят несколько электродов. Именно поэтому возможности обоих методов различаются: они позволяют получать поверхности, недостижимые для традиционного резания, но по разной цене и с разной точностью.

Проволочно-вырезная электроэрозия (Wire EDM): скальпель для закаленной стали

Представьте бесконечно длинную, натянутую как струна гитарную струну — молибденовую или латунную проволоку диаметром от 0,02 до 0,3 мм. Она непрерывно перематывается с катушки на катушку, всегда подавая в зону реза свежий, неизношенный участок.

Принцип работы

Проволока прошивает сквозной паз в заготовке. Движение по контуру задается ЧПУ-управлением по осям XYUV (верхние и нижние направляющие могут двигаться независимо, что позволяет резать конические детали и сложные переходы).

Где применять

• Экструзионные матрицы и вырубные штампы. Создание острых, прочных кромок на твердосплавных вставках. Проволока — единственный способ получить идеальный прямой угол в закаленной матрице без скругления, которое неизбежно оставит фреза.
• Пуансоны сложной геометрии. Вырубка отверстий нестандартной формы, создание внутренних радиусов R0.05 мм.
• Пресс-формы для литья пластмасс. Изготовление тонких ребер охлаждения, текстурирование поверхностей, создание замков и направляющих с высокой точностью.
• Прототипирование и НИОКР. Быстрое изготовление единичных деталей из закаленных сталей без необходимости заказывать дорогостоящий режущий инструмент.
• Турбинные компоненты. Изготовление профиля лопаток газовых турбин, калибровка охлаждающих отверстий.
• Делительные механизмы. Нарезка зубчатых реек малого модуля, создание лимбов и делительных дисков.

Точность и качество поверхности

• Точность позиционирования: современные станки держат ±0,001–0,002 мм.
• Шероховатость: многостратегийная обработка позволяет достигать Ra 0,1–0,2 мкм (зеркало). Это исключает необходимость последующей ручной полировки матриц в 70% случаев.
• Конусность: за счет независимых осей UV станок может резать детали с углом наклона до 45 градусов (на специализированных моделях — до 60).
• Отсутствие заусенцев: деталь выходит из станка готовой к сборке.

Экономика (цена)

• Стоимость часа работы: ниже, чем у прошивного. Проволока относительно дешева, а вода как диэлектрик не требует сложной фильтрации и регенерации, в отличие от масла.
• Скорость: высокая скорость чернового реза (до 300–400 мм²/мин на современных генераторах). Однако чистовые проходы (4–6 штук для достижения Ra 0,2 мкм) занимают основное время.
• Главное ограничение: рез всегда сквозной. Сделать глухую полость, карман или полусферу проволокой невозможно.

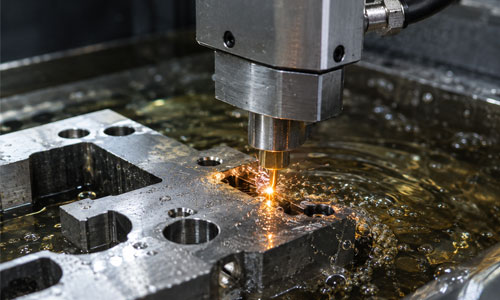

Прошивная электроэрозия (Sinker EDM): скульптор глухих форм

Здесь инструментом служит объемный электрод, выточенный из графита или меди (иногда из вольфрама или меди-вольфрама). Он зеркально повторяет форму будущего углубления в детали.

Принцип работы

Электрод медленно погружается в заготовку, выжигая в ней свою копию. Зазор составляет от 0,005 до 0,5 мм.

Где применять

• Камеры пресс-форм. Изготовление глубоких полостей для литья под давлением, особенно со сложной 3D-топологией (сферы, параболоиды, поднутрения).
• Обработка твердого сплава. Формирование пазов и отверстий в вольфрамокобальтовых сплавах (ВК8, ВК15), где проволока просто не сможет зайти внутрь объема.
• Маркировка и клеймение. Создание рельефных логотипов, VIN-номеров, матриц для тиснения.
• Микроотверстия сложной формы. Изготовление фильер, калибров, отверстий с переменным сечением.
• Реставрация и ремонт. Наплавка изношенных поверхностей с последующей прошивкой до чертежного размера.
• Аэрокосмическая отрасль. Создание лабиринтных уплотнений на валах, лопатках и жаровых трубах.

Точность и качество поверхности

• Точность: сопоставима с проволочной (±0,002–0,005 мм), но сильно зависит от износа самого электрода. Графит крошится иначе, чем медь, что требует введения компенсаций в УП.
• Шероховатость: прошивка традиционно дает более грубую поверхность (Ra 0,8–1,6 мкм). Однако применение орбитальных движений электрода и современных генераторов nanosecond/picosecond позволяет достигать Ra 0,2–0,4 мкм. Добиться зеркального блеска сложнее и дольше, чем на проволоке.
• Финишная обработка: после прошивки почти всегда требуется ручная доводка или полировка полости матрицы.

Экономика (цена)

• Стоимость часа работы: значительно выше.
• Электроды: их изготовление — это отдельная технологическая операция. На одну деталь может уйти 3–5 электродов разного размера (черновой, получистовой, чистовой). Стоимость комплекта графитовых электродов сложной формы может составлять до 30–40% от цены детали.
• Диэлектрик: используется дорогое углеводородное масло. Оно требует мощных систем фильтрации от сажи (продукта горения графита/металла), регулярной замены и контроля диэлектрической прочности.
• Скорость: материал снимается медленнее, чем проволокой. Процесс требует частых промывок и очистки от шлама.

Прямое сравнение: какой метод выбрать под вашу задачу

Параметр	Проволочно-вырезная (Wire EDM)	Прошивная (Sinker EDM)
Типичная геометрия	Сквозные контуры, внешние и внутренние профили, тонкие стенки, острые углы.	Глухие полости, 3D-поверхности, внутренние радиусы, поднутрения, маркировка.
Минимальный радиус	Ограничен диаметром проволоки (теоретически R0,01 мм, практически R0,025–0,05 мм).	Ограничен радиусом при вершине электрода (сложно и дорого делать электроды с радиусом менее 0,1 мм).
Максимальная глубина	До 300–500 мм и более (при использовании направляющих и специальных технологий).	Практически не ограничена, но падает точность и растет износ электрода на глубинах более 100–150 мм.
Точность (позиционирование)	±0,001–0,002 мм	±0,002–0,005 мм (с учетом износа электрода)
Шероховатость (Ra)	От 0,1 мкм (зеркало) до 1,5 мкм	От 0,4 мкм (на спецрежимах) до 3,2 мкм (стандарт)
Стоимость электродов	Отсутствует (расходуется только дешевая проволока)	Высокая (графит/медные электроды + их предварительная фрезеровка)
Диэлектрик	Дистиллированная вода (дешево, экологично)	Специальное масло (дорого, требует вытяжки и фильтрации)
Производительность	Высокая на сквозных резах	Низкая, процесс размерный и медитативный
Когда применять	Когда нужно прорезать закаленную деталь насквозь с идеальной точностью.	Когда нужно сформировать глухую полость или рельеф в теле детали.

Гибридные стратегии и ошибки технологов

Профессионалы редко выбирают «или-или». Оптимизация цены и сроков часто строится на комбинации методов:

• Электрод из проволоки. Чтобы сэкономить на изготовлении медного электрода для прошивки, сначала проволокой вырезают точную заготовку электрода из дешевой меди или графита.
• Проволока + прошивка. Глубокую полость матрицы (например, для оптики) черновой прошивкой делает Sinker EDM за часы, а финишный радиус R0.1 мм по периметру и чистовую поверхность Ra 0,2 мкм доводит проволока, если конструктивно можно предусмотреть выход.
• HEDM (High-speed EDM). Использование вращающегося дискового электрода. Это гибрид, позволяющий быстро обрабатывать плоскости и пазы, сочетая скорость фрезы и возможности эрозии.

Топ-3 ошибки при заказе ЭЭО

1. Требование проволочной резки глухого кармана. Проволока физически не может закончить рез. Если карман нужен, его придется делать прошивным методом или проектировать деталь сборной.
2. Игнорирование толщины перемычки электрода. При заказе прошивной обработки полостей с тонкими ребрами (менее 1 мм) технологи часто забывают, что электрод тоже должен иметь толщину. Ребро в 0,5 мм невозможно получить электродом, который сам имеет толщину 1 мм — он просто сгорит или сломается.
3. Заказ «зеркала» там, где нужна адгезия. Шероховатость Ra 0,1 мкм идеальна для прозрачного пластика (не будет виден рисунок течения), но губительна для резины — деталь будет невозможно снять с формы. Для резины оптимально Ra 0,8–1,2 мкм, что дешевле в производстве.

Чек-лист для выбора метода (сохраните на стенд технолога)

Перед запуском детали в работу ответьте на три вопроса:

1. Геометрия: полость глухая или сквозная?
   • Сквозная — смотрим в сторону проволоки.
   • Глухая, 3D, с поднутрениями — только прошивка.
2. Материал и твердость: HRC > 55, твердый сплав, вязкая нержавейка?
   • Да — электроэрозия (любой метод).
   • Нет — возможно, выгоднее и быстрее обработать на высокоскоростном фрезере, если геометрия позволяет.
3. Экономика партии:
   • Партия 1–10 штук, сложная форма — электроэрозия вне конкуренции.
   • Партия 1000+ штук — закладывайте в стоимость изготовление электродов (для прошивки) или время на проволоку и считайте, не выгоднее ли заказать вырубной штамп.

Итог

Выбор между проволочно-вырезным и прошивным станком — это не вопрос личных предпочтений, а строгая функция от геометрии детали. Проволока — это про идеальные сквозные контуры, острую кромку и высокую скорость. Прошивной станок — про сложные глухие формы, работу в объеме и создание рельефа.

В современном инструментальном цехе эти станки не конкуренты, а напарники. Правильное распределение задач между ними позволяет сократить цикл изготовления пресс-формы на 30–40% и снизить итоговую стоимость владения оснасткой, переводя ручную слесарную доводку в разряд исключительных операций. Инвестиция в понимание этих различий окупается на первой же сложной детали.
